جزئیات محصول:
پرداخت:
|
| نام محصول: | یاطاقان غلتکی استوانه ای | قطر مته: | 45 میلی متر |
|---|---|---|---|
| قطر خارج: | 85 میلی متر | عرض کلی: | 23 میلی متر |
| وزن: | 0.559 کیلوگرم | تایپ کنید: | تک ردیف |

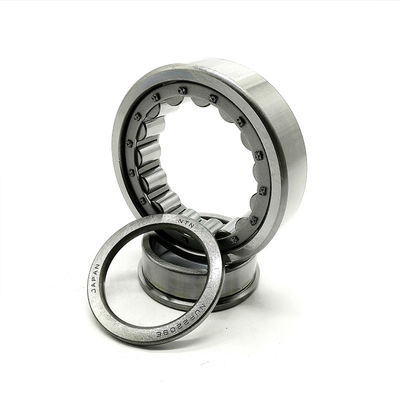

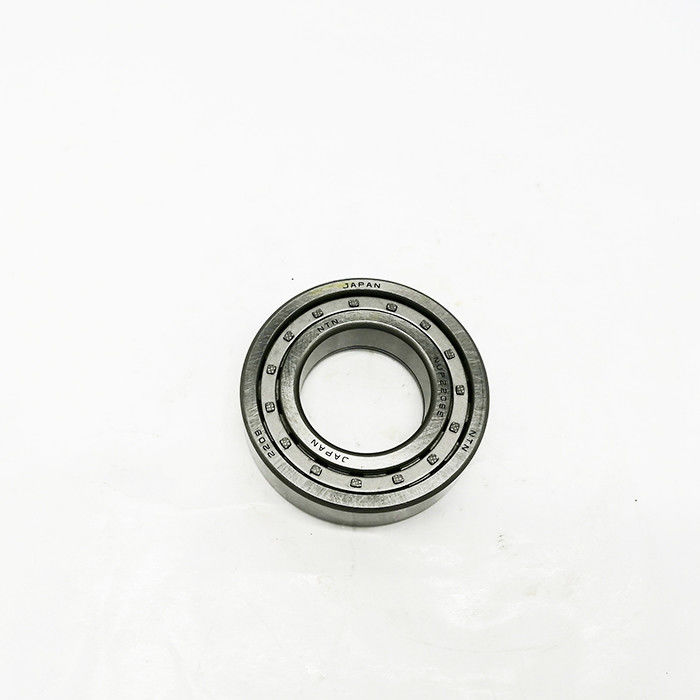

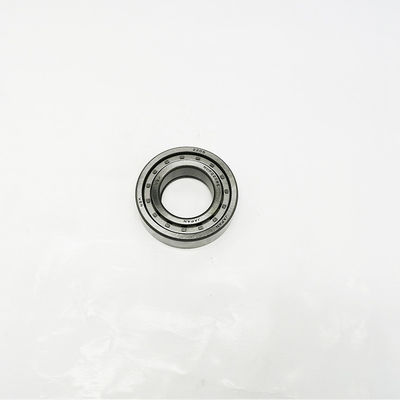

غلتک استوانه ای بیل مکانیکی NUP2209E 45 * 85 * 23 میلی متر
غلتک استوانه ای، که در آن حلقه های داخلی یا بیرونی دارای دو دنده است و حلقه دیگر دارای یک دنده است ، قادر به گرفتن مقداری بار محوری در یک جهت دو ردیف c استیاتاقان غلتکی یلندریک از استحکام شعاعی بالایی برخوردار هستند و در درجه اول برای ابزار دقیق استفاده می شوند.
| نام قطعه: | غلتک استوانه ای |
| شماره قطعه | NUP2209E |
| اندازه | 45 * 85 * 23 میلی متر |
| حلقه داخلی و مواد حلقه بیرونی | فولاد کروم ، فولاد کربن ، فولاد ضد زنگ |
| دقت، درستی | P0 P6 P5 P4 |
| موجودی | در انبار |
| کد HS | 8482101000 |
(تصاویر ممکن است نشان دهنده محصول واقعی نباشد ، برای ارسال تصویر واقعی صحیح با ما تماس بگیرید ...)
یاطاقان غلتکی استوانه ای در طیف گسترده ای از طرح ها ، سری ها ، انواع و اندازه ها موجود است.تفاوت اصلی در طراحی تعداد ردیف های غلتکی و فلنج حلقه داخلی / خارجی و همچنین طرح ها و مواد قفس است.یاتاقان ها می توانند چالش های برنامه هایی را که با شعاع زیاد و سرعت زیاد مواجه هستند برآورده کنند.جا به جایی محوری (به جز یاتاقانهای دارای فلنج در حلقه های داخلی و بیرونی) ، آنها سختی بالا ، اصطکاک کم و عمر طولانی را ارائه می دهند.یاطاقان غلتکی استوانه ای در طرح های مهر و موم شده یا تقسیم شده نیز موجود است.در یاتاقانهای مهر و موم شده ، غلتک ها در برابر آلودگی ها ، آب و گرد و غبار محافظت می شوند ، در حالی که باعث نگهداری روان کننده ها و حذف آلاینده ها می شوند.این اصطکاک کمتر و عمر مفید بیشتری را فراهم می کند.یاطاقان lit های تقسیم شده در درجه اول برای تنظیمات بلبرینگ که دسترسی به آن دشوار است مانند شاخه های میل لنگ در نظر گرفته شده است که در آنها تعمیر و نگهداری را ساده می کنند.
| NJ2311 | NJ2312 | NJ2314 | NJ2315 |
| NJ2316 | NJ2322 | N3211 | NN3007MP4 |
| NN3008MK | NN3009MK | NN3010MK | NN3011MK |
| NN3012MK | NN3014K | NN3015K | 30202 |
| 30203 | 30204 | 30205 | 30206 |
| 30207 | 30208 | 30209 | 30210 |
| 30211 | 30212 | 30213 | 30214 |
| 30215 | 30216 | 30217 | 30218 |
| 30219 | 30302 | 30304 | 30305 |
| 30306 | 30307 | 30308 | 30309 |
| 30310 | 30311 | 30312 | 30313 |
| 30314 | 30315 | 30318 | 32205 |
الگوها
1. مناسب برای ظرفیت بار شعاعی بالا و سرعت بالا
حمل و نقل و پرداخت
| شماره تحمل | ابعاد مرزی | درجه بارگذاری اولیه (kN) | محدود کردن سرعت | جرم | ||||||
| میلی متر | پویا | ایستا | دور در دقیقه | کیلوگرم | ||||||
| د | د | ب | دقیقه حداقل | rs1 دقیقه | Cr | Cor | گریس | روغن | ||
| NUP2204E | 20 | 47 | 18 | 1 | 0.6 | 30.5 | 28.3 | 14000 | 16000 | 0.158 |
| NUP2205E | 25 | 52 | 18 | 1 | 0.6 | 35 | 34.5 | 11000 | 13000 | 0.186 |
| NUP2206E | 30 | 62 | 20 | 1 | 0.6 | 49 | 50 | 9700 | 11000 | 0.297 |
| NUP2207E | 35 | 72 | 23 | 1.1 | 0.6 | 61.5 | 65.5 | 8500 | 10000 | 0.455 |
| NUP2208 | 40 | 80 | 23 | 1.1 | 1.1 | 58 | 62 | 8500 | 10000 | 0.49 |
| NUP2208E | 40 | 80 | 23 | 1.1 | 1.1 | 72.5 | 77.5 | 7،600 | 8900 | 0.552 |
| NUP2209 | 45 | 85 | 23 | 1.1 | 1.1 | 61.5 | 68 | 7،600 | 9000 | 0.53 |
| NUP2209E | 45 | 85 | 23 | 1.1 | 1.1 | 76 | 84.5 | 6800 | 8000 | 0.6 |
| NUP2210 | 50 | 90 | 23 | 1.1 | 1.1 | 64 | 73.5 | 6900 | 8،100 | 0.571 |
| NUP2210E | 50 | 90 | 23 | 1.1 | 1.1 | 79.5 | 91.5 | 6،200 | 7،300 | 0.652 |
| NUP2211 | 55 | 100 | 25 | 1.5 | 1.1 | 75.5 | 87 | 6300 | 7،400 | 0.773 |
| NUP2211E | 55 | 100 | 25 | 1.5 | 1.1 | 97 | 114 | 5600 | 6،600 | 0.968 |
| NUP2212 | 60 | 110 | 28 | 1.5 | 1.5 | 96 | 116 | 5800 | 6800 | 1.06 |
| NUP2212E | 60 | 110 | 28 | 1.5 | 1.5 | 131 | 157 | 5200 | 6،100 | 1.21 |
| NUP2213 | 65 | 120 | 31 | 1.5 | 1.5 | 120 | 149 | 5400 | 6300 | 1.4 |
| NUP2213E | 65 | 120 | 31 | 1.5 | 1.5 | 149 | 181 | 4800 | 5600 | 1.6 |
| NUP2214 | 70 | 125 | 31 | 1.5 | 1.5 | 119 | 151 | 5000 | 5900 | 1.47 |
| NUP2214E | 70 | 125 | 31 | 1.5 | 1.5 | 156 | 194 | 4500 | 5200 | 1.7 |
| NUP2215 | 75 | 130 | 31 | 1.5 | 1.5 | 130 | 162 | 4700 | 5500 | 1.55 |
| NUP2215E | 75 | 130 | 31 | 1.5 | 1.5 | 162 | 207 | 4200 | 4900 | 79/1 |
| NUP2216 | 80 | 140 | 33 | 2 | 2 | 147 | 186 | 4،400 | 5،100 | 93/1 |
| NUP2216E | 80 | 140 | 33 | 2 | 2 | 186 | 243 | 3900 | 4600 | 2.12 |
| NUP2217 | 85 | 150 | 36 | 2 | 2 | 170 | 218 | 4،100 | 4800 | 2.44 |
| NUP2217E | 85 | 150 | 36 | 2 | 2 | 217 | 279 | 3700 | 4300 | 68/2 |
| NUP2218 | 90 | 160 | 40 | 2 | 2 | 197 | 248 | 3900 | 4600 | 3.1 |
| NUP2218E | 90 | 160 | 40 | 2 | 2 | 242 | 315 | 3500 | 4،100 | 3.33 |
| NUP2219 | 95 | 170 | 43 | 2.1 | 2.1 | 230 | 298 | 3600 | 4300 | 79/3 |
| NUP2219E | 95 | 170 | 43 | 2.1 | 2.1 | 286 | 370 | 3300 | 3800 | 4.14 |
| NUP2220 | 100 | 180 | 46 | 2.1 | 2.1 | 258 | 340 | 3500 | 4،100 | 4.57 |
| NUP2220E | 100 | 180 | 46 | 2.1 | 2.1 | 335 | 445 | 3،100 | 3600 | 5.01 |
| NUP2222 | 110 | 200 | 53 | 2.1 | 2.1 | 320 | 415 | 3،100 | 3700 | 6.56 |
| NUP2222E | 110 | 200 | 53 | 2.1 | 2.1 | 385 | 515 | 2800 | 3300 | 7.4 |
| NUP2224 | 120 | 215 | 58 | 2.1 | 2.1 | 350 | 460 | 2900 | 3400 | 8.19 |
| NUP2224E | 120 | 215 | 58 | 2.1 | 2.1 | 450 | 620 | 2600 | 3000 | 9.18 |
| NUP2226 | 130 | 230 | 64 | 3 | 3 | 380 | 530 | 2600 | 3،100 | 10.2 |
| NUP2226E | 130 | 230 | 64 | 3 | 3 | 530 | 735 | 2300 | 2700 | 11.8 |
| NUP2228 | 140 | 250 | 68 | 3 | 3 | 445 | 635 | 2400 | 2800 | 12.9 |
| NUP2228E | 140 | 250 | 68 | 3 | 3 | 575 | 835 | 2100 | 2500 | 15.8 |
| NUP2230 | 150 | 270 | 73 | 3 | 3 | 500 | 710 | 2200 | 2600 | 16.3 |
| NUP2230E | 150 | 270 | 73 | 3 | 3 | 660 | 980 | 2000 | 2400 | 19.7 |
